還原運河盛景

追溯津衛之源

提升運河沿線品質

創造美好城市生活

　　項目地點：天津大運河

　　項目面積：180公頃

　　業主單位：天津市規劃局

　　設計單位：天津市城市規劃設計研究院城市環境景觀工程設計所

　　主創設計：孫斌

　　設計成員：趙維民、韓繼征、牛帥、李艷麗、曹新民、元森、孫燕奇、于偉巍

　　項目時間：2016.05—2017.11

　　項目概述

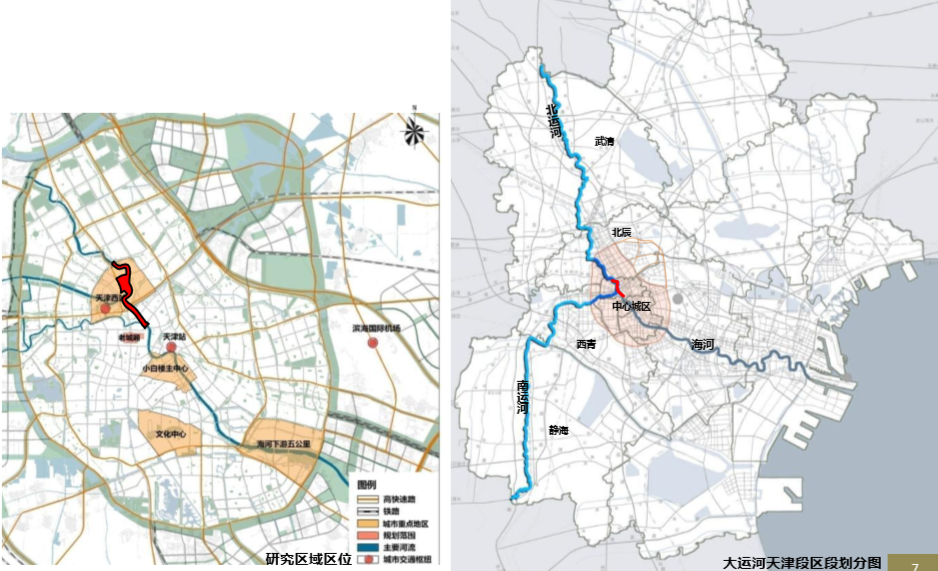

　　項目區位

　　為了進一步深化大運河保護與利用規劃，向北延續海河發展軸，本次規劃選取北運河勤儉道至三岔河口段， 此段落為運河在天津段流經中心城區歷史遺跡、文化故事最豐富的地區，也是自然河道蜿蜒曲直、五河交匯之地， 將文化保護與公共空間提升緊密結合，對沿河景觀及重要節點做詳細設計。

　　研究區域位于西站城市副中心內，河北區與紅 橋區交界區并且地處三岔河口天津特色發展區，同 時也是南運河、北運河、新開河、子牙河以及海河 五條河流交匯的區域。

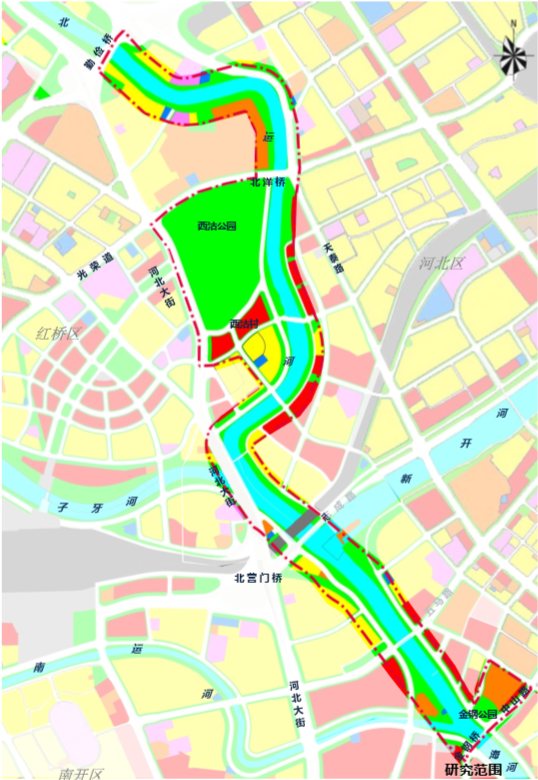

　　研究范圍

　　本次詳細設計選取西站城市副中心段，勤儉道至三岔河口段，總長約為5.3公里， 主要流經河北、紅橋2個區。四至范圍為：北至勤儉道，西至建設控制地帶（藍線 外75米）-光榮道-河北大街-建設控制地帶，南至金鋼橋，東至建設控制地帶（藍 線外75米），其中還包括西沽公園片區、西沽村片區、金鋼公園片區。規劃總用地 約180公頃。

　　設計思路

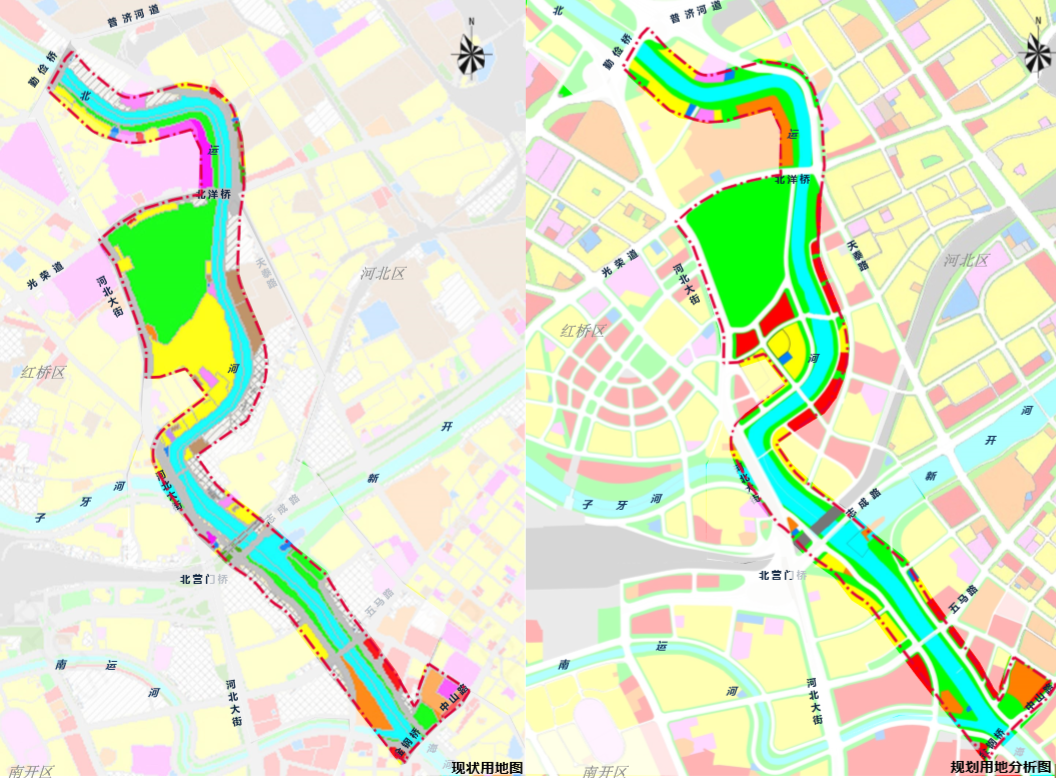

　　用地分析

　　現狀運河沿線用地為綠化用地、居住用地、教育用地、工業 用地等，部分區域為空地。 控規中運河沿線景觀帶為公園用地。設計中根據景觀帶形式 及周邊用地性質進行設計。 運河沿線部分地塊用地性質 在現狀用地的基礎上有所調整。

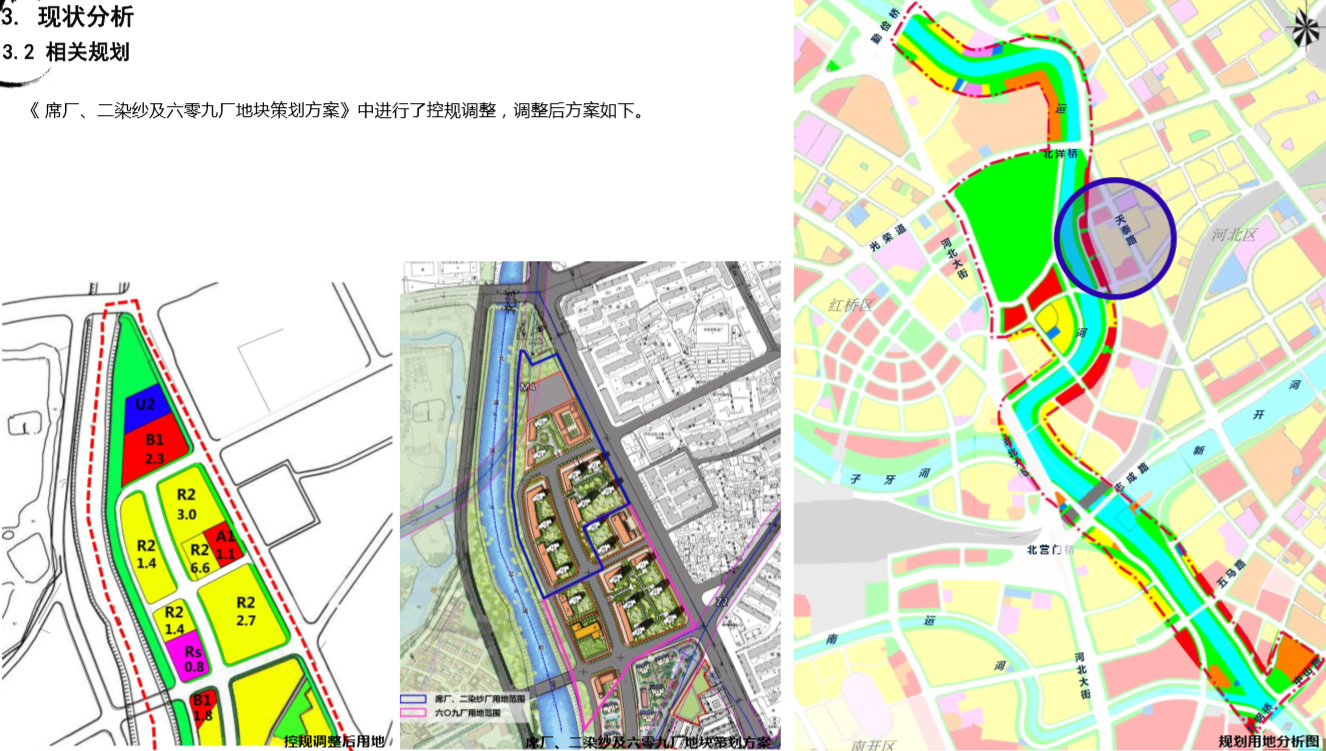

　　相關規劃

▲河北勤儉橋地塊安置項目設計

▲席廠、二染紗及六零九廠地塊設計

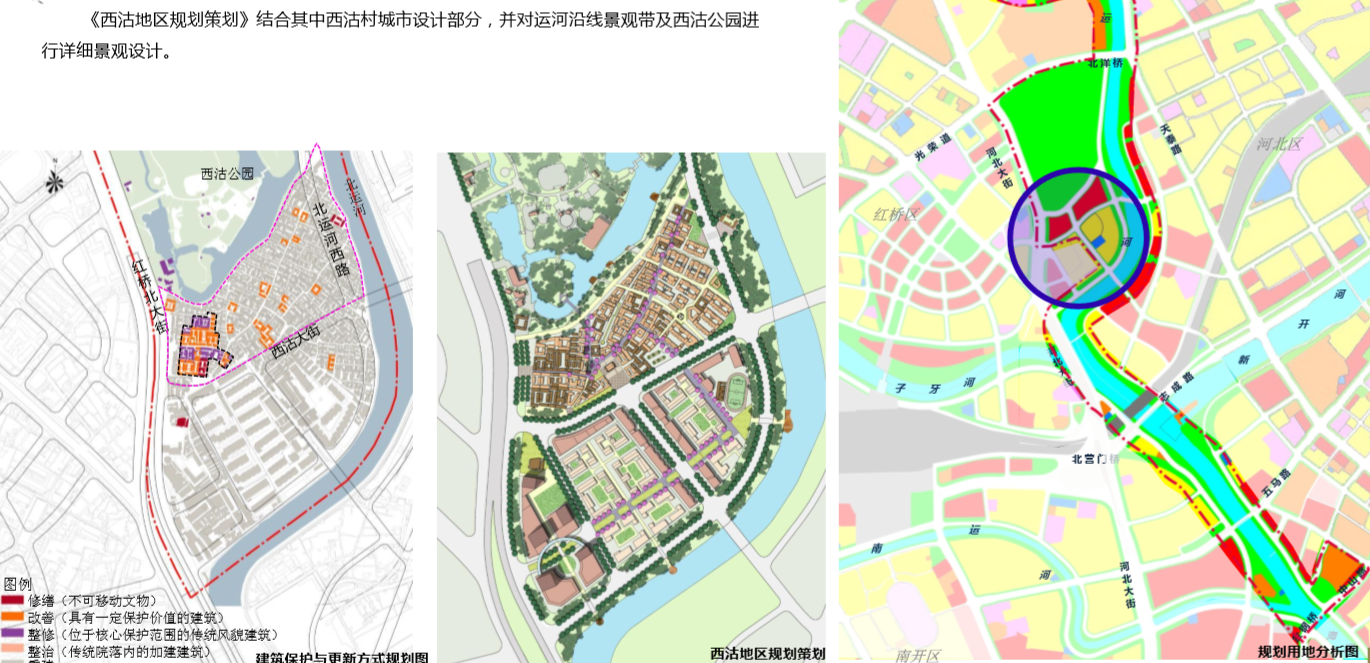

▲西沽地區規劃設計

　　現狀分析

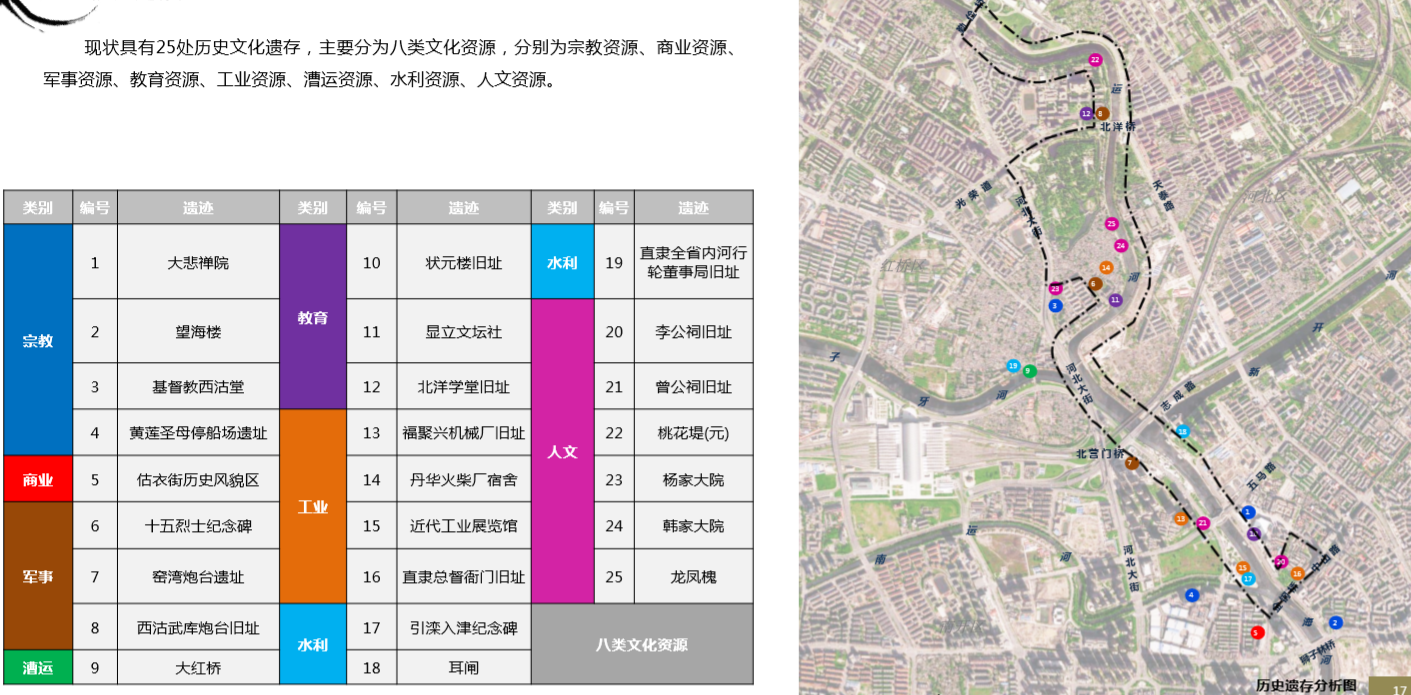

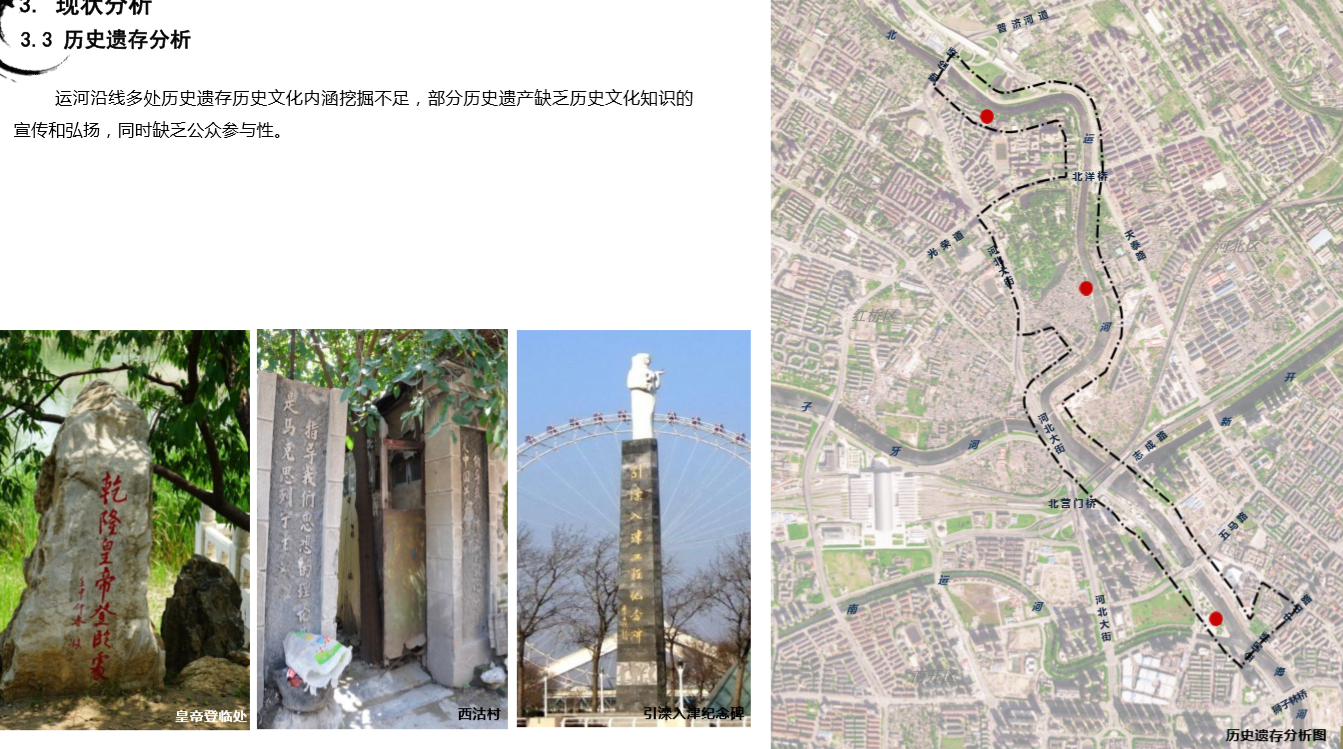

　　歷史遺存分析：現狀具有25處歷史文化遺存，主要分為八類文化資源，分別為宗教資源、商業資源、 軍事資源、教育資源、工業資源、漕運資源、水利資源、人文資源。運河沿線多處歷史遺存歷史文化內涵挖掘不足，部分歷史遺產缺乏歷史文化知識的 宣傳和弘揚，同時缺乏公眾參與性。

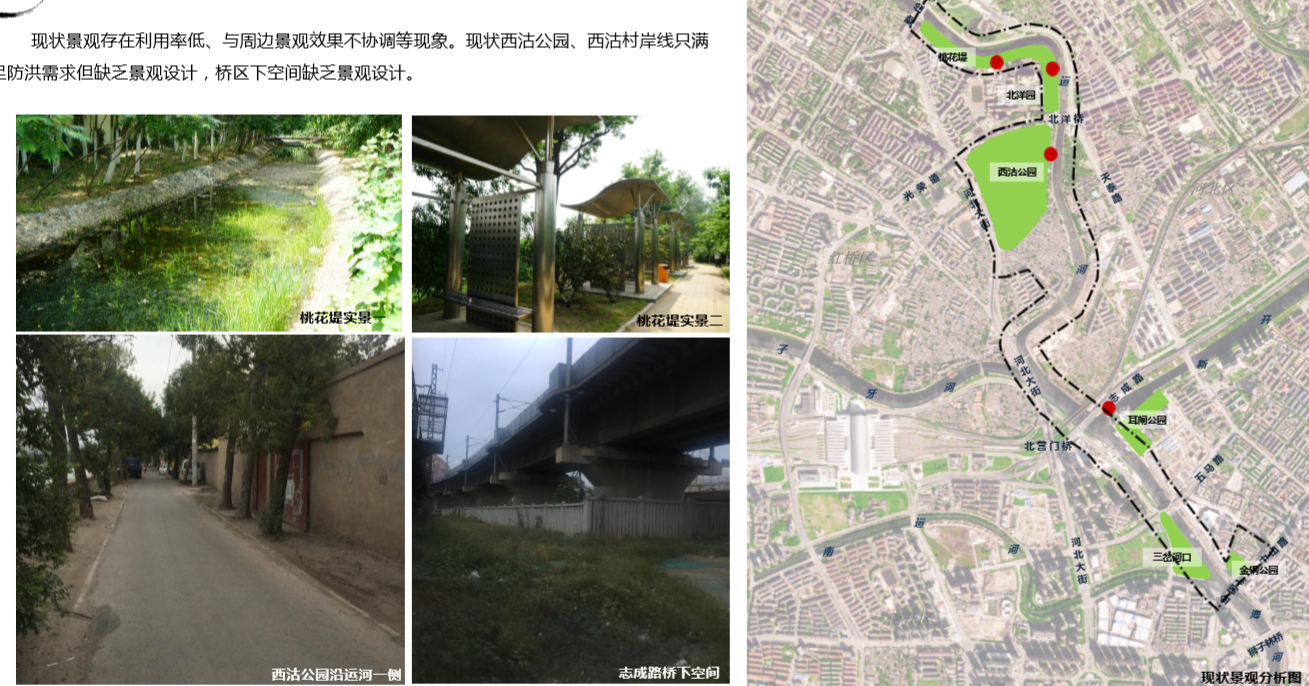

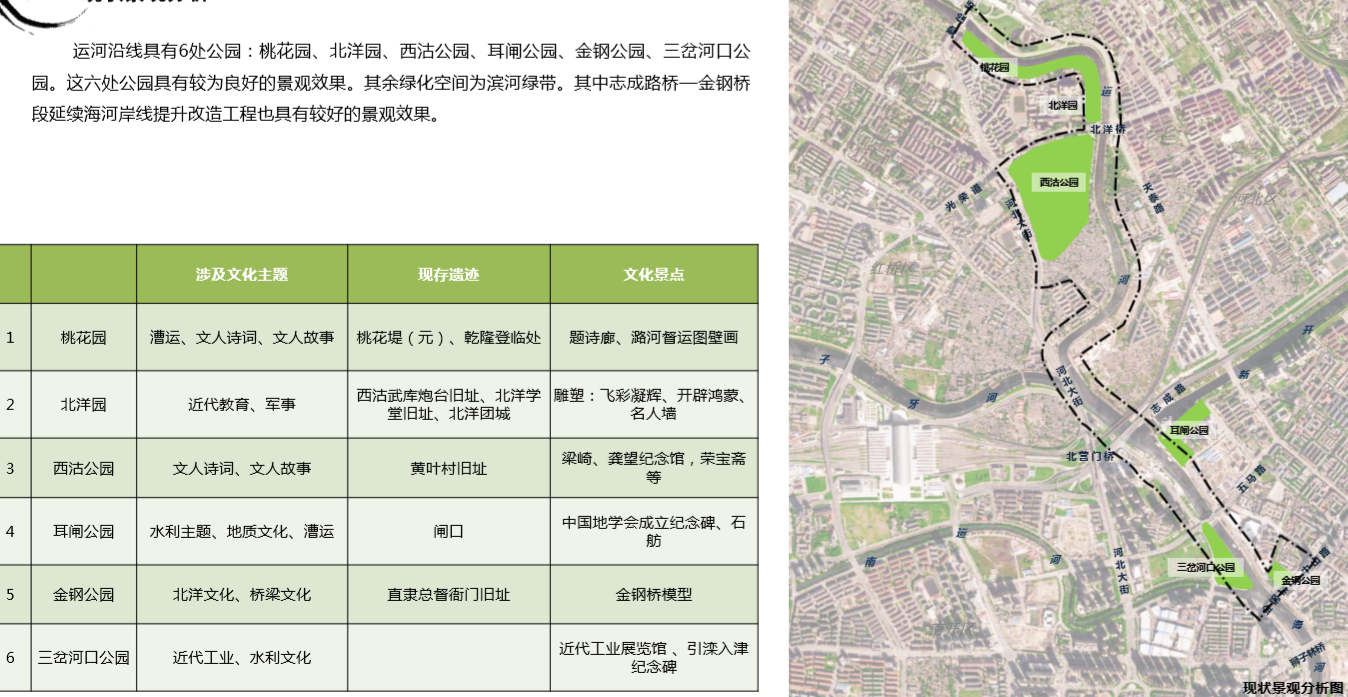

　　現狀景觀分析：運河沿線具有6處公園：桃花園、北洋園、西沽公園、耳閘公園、金鋼公園、三岔河口公 園。這六處公園具有較為良好的景觀效果。其余綠化空間為濱河綠帶。其中志成路橋—金鋼橋 段延續海河岸線提升改造工程也具有較好的景觀效果。現狀景觀存在利用率低、與周邊景觀效果不協調等現象。現狀西沽公園、西沽村岸線只滿 足防洪需求但缺乏景觀設計，橋區下空間缺乏景觀設計。

　　現狀岸線分析：現狀岸線共有五種類型，除了志成路橋—金鋼橋段落延續海河岸線，其他運河沿線僅 可滿足防洪需求，未進行岸線景觀設計。

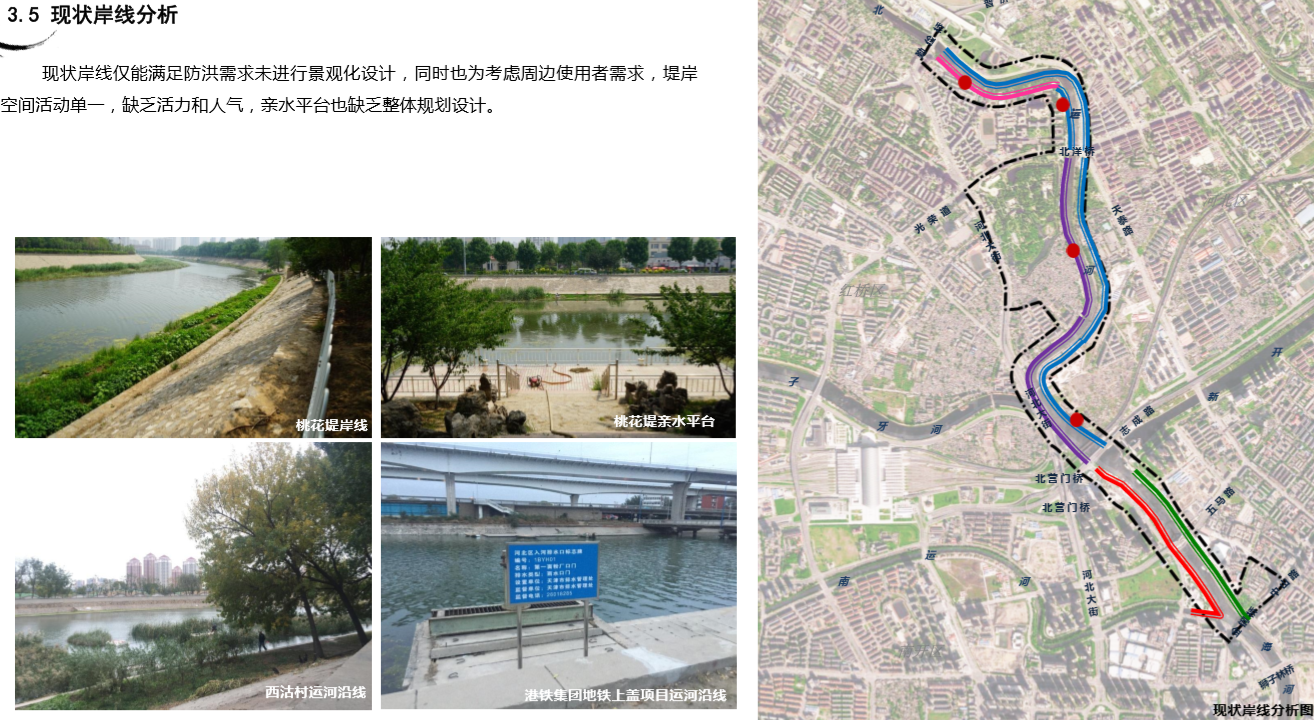

　　現狀岸線分析：現狀岸線僅能滿足防洪需求未進行景觀化設計，同時也為考慮周邊使用者需求，堤岸 空間活動單一，缺乏活力和人氣，親水平臺也缺乏整體規劃設計。

　　案例借鑒

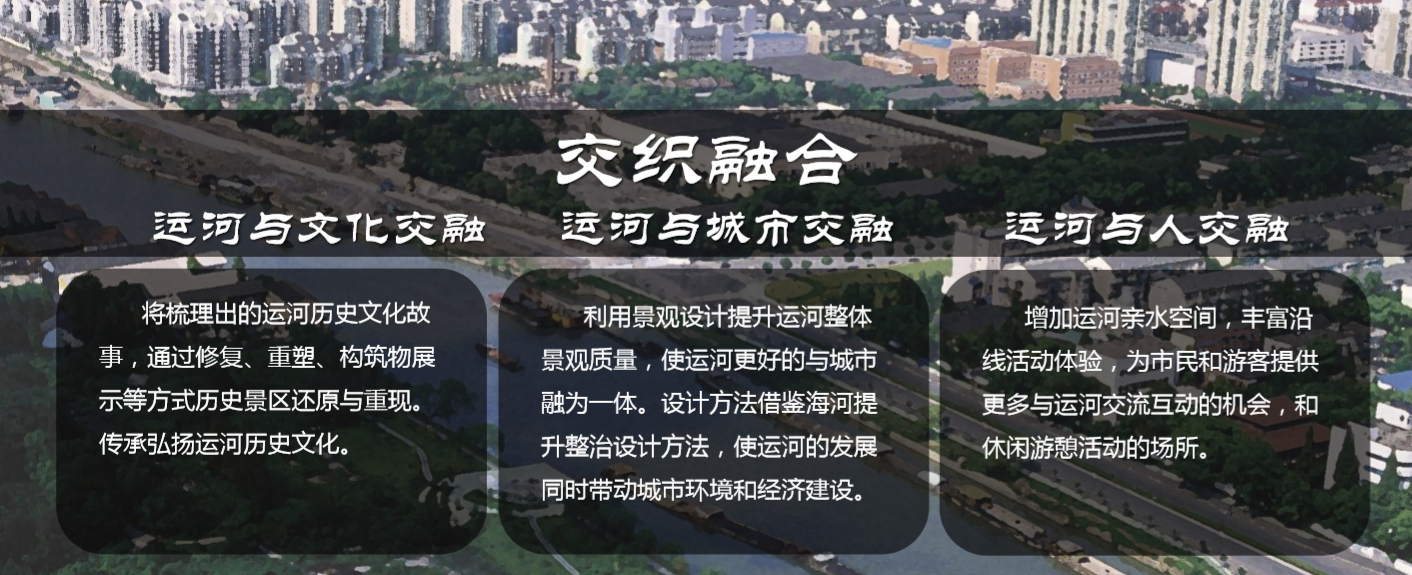

　　規劃理念

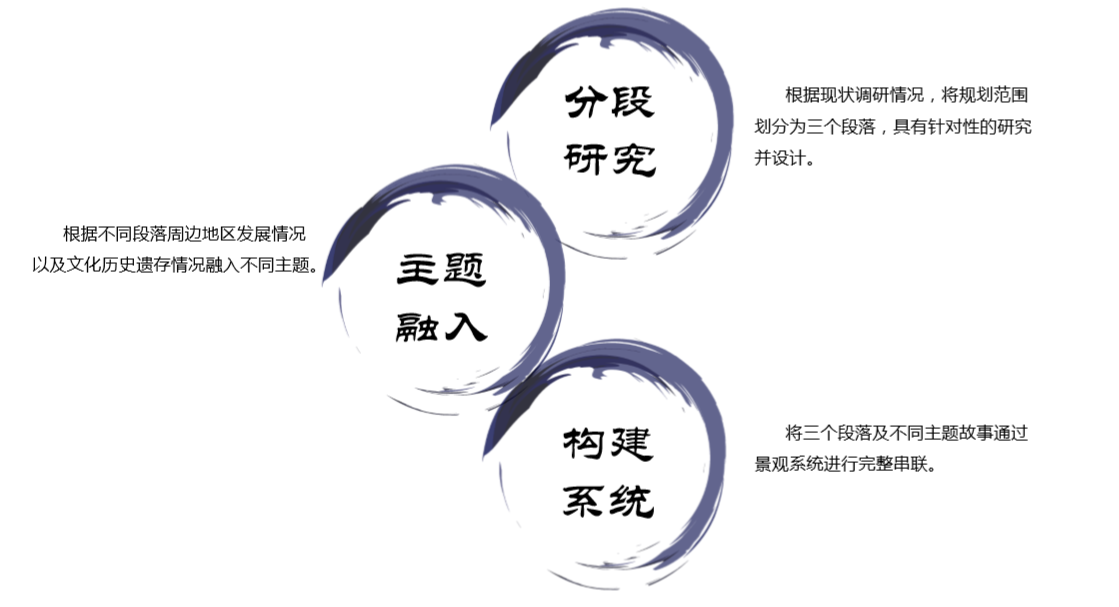

　　規劃策略

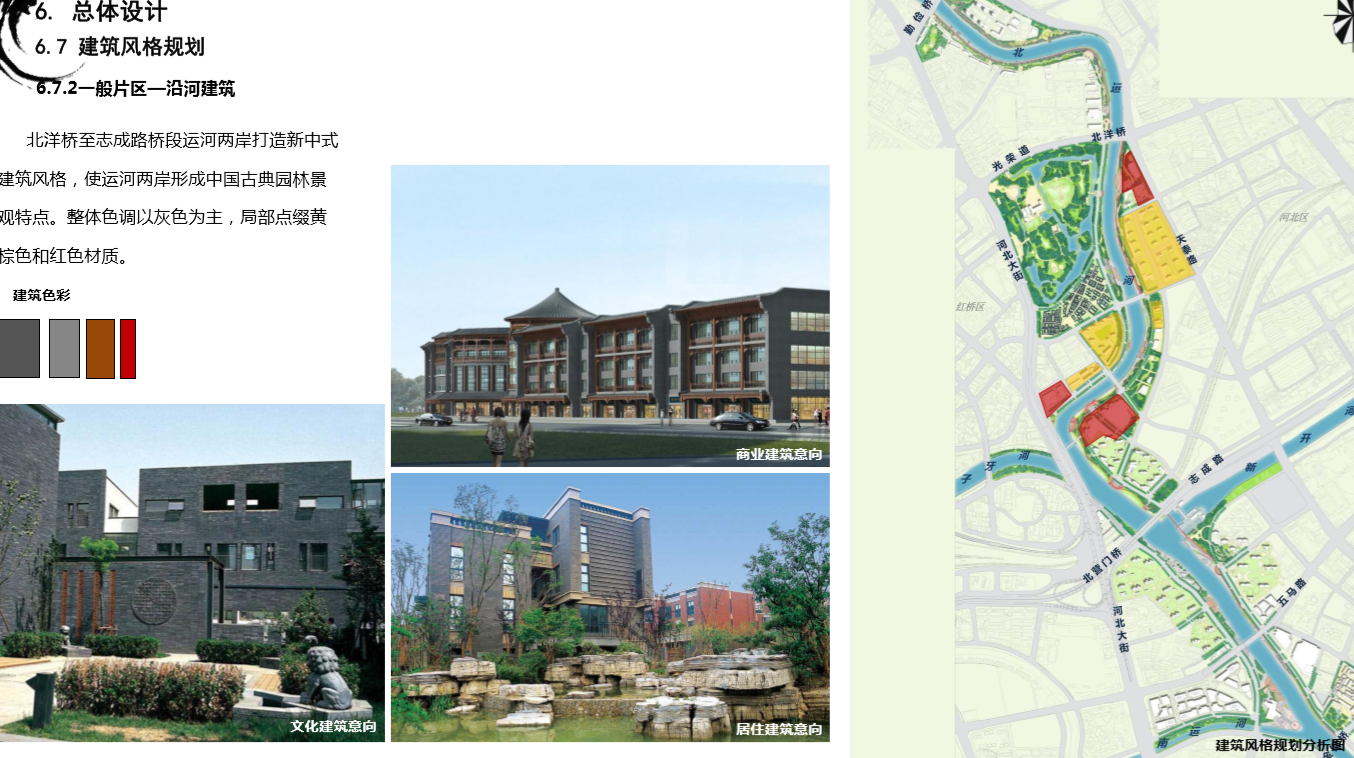

　　總體設計

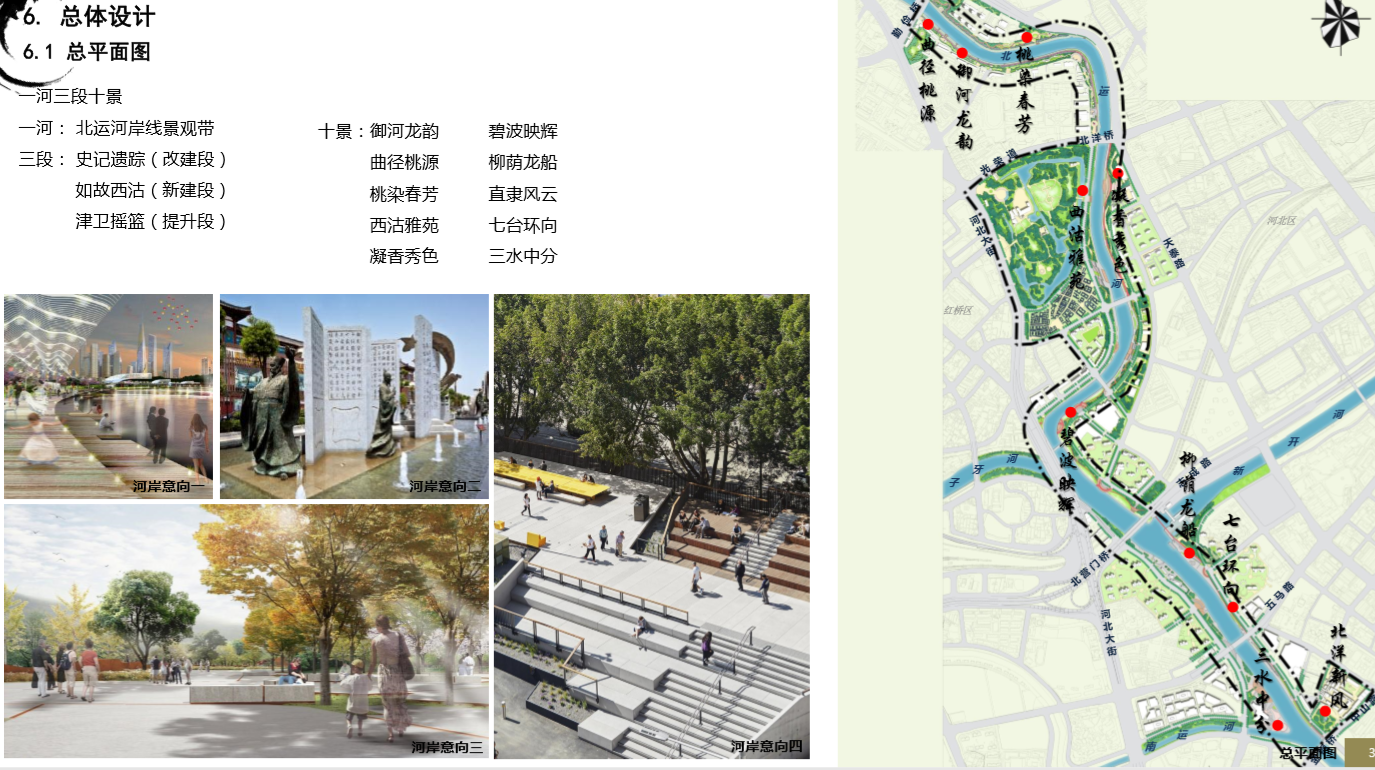

▲總平面圖

　　史記遺蹤：現狀南岸桃花堤、北洋團城建設狀況良好，岸線及局部需要改造，增加親水性， 增加歷史文化的宣傳和弘揚；北岸現狀為綠化，需重新進行景觀化設計以及岸線設計。

　　如故西沽：現狀西沽公園景觀效果良好，需要增加公園內部景觀與岸線的交融；西沽村片區 居住環境差、建筑質量破舊，可對村落肌理及幾處文物保護建筑進行保護；岸線需進行景觀化設 計；橋區周邊綠地及岸線情況復雜，需要進行交通疏導及景觀設計。

　　津衛搖籃：現狀岸線延續海河直堤岸線，景觀效果良好，不需進行大規模改造，但要提升歷 史文化底蘊與運河文化知識的弘揚和宣傳。

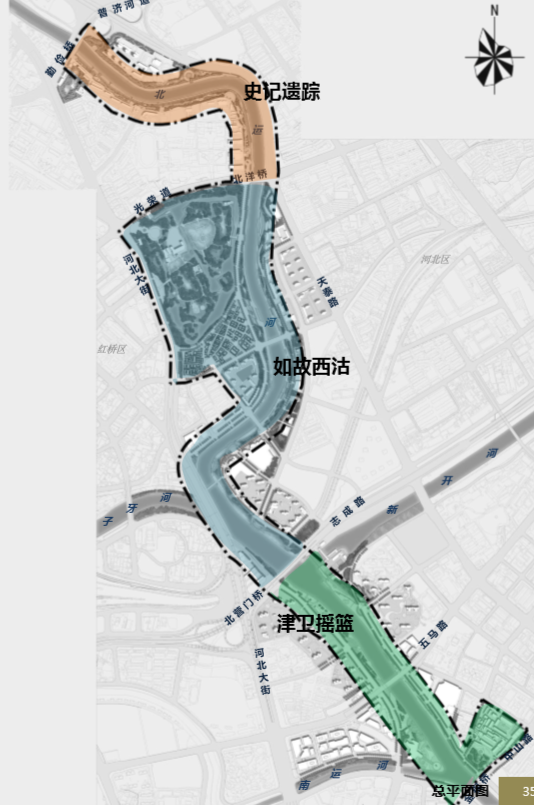

▲總分區圖

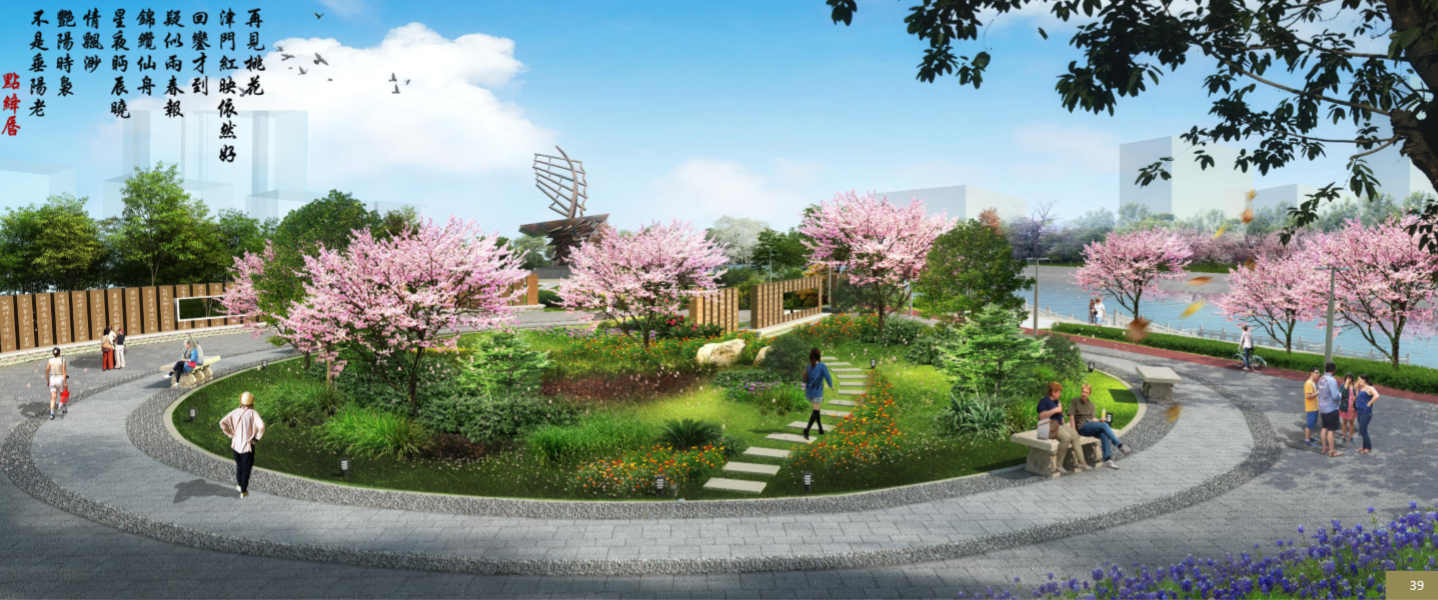

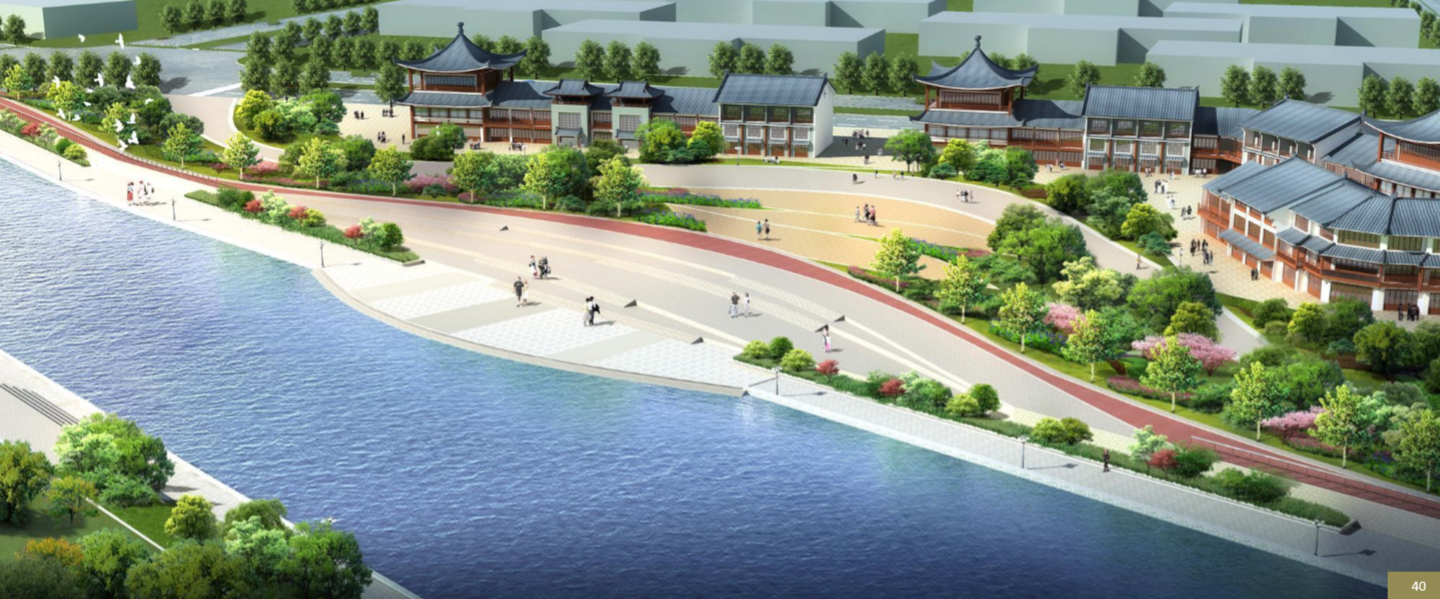

　　節點效果圖

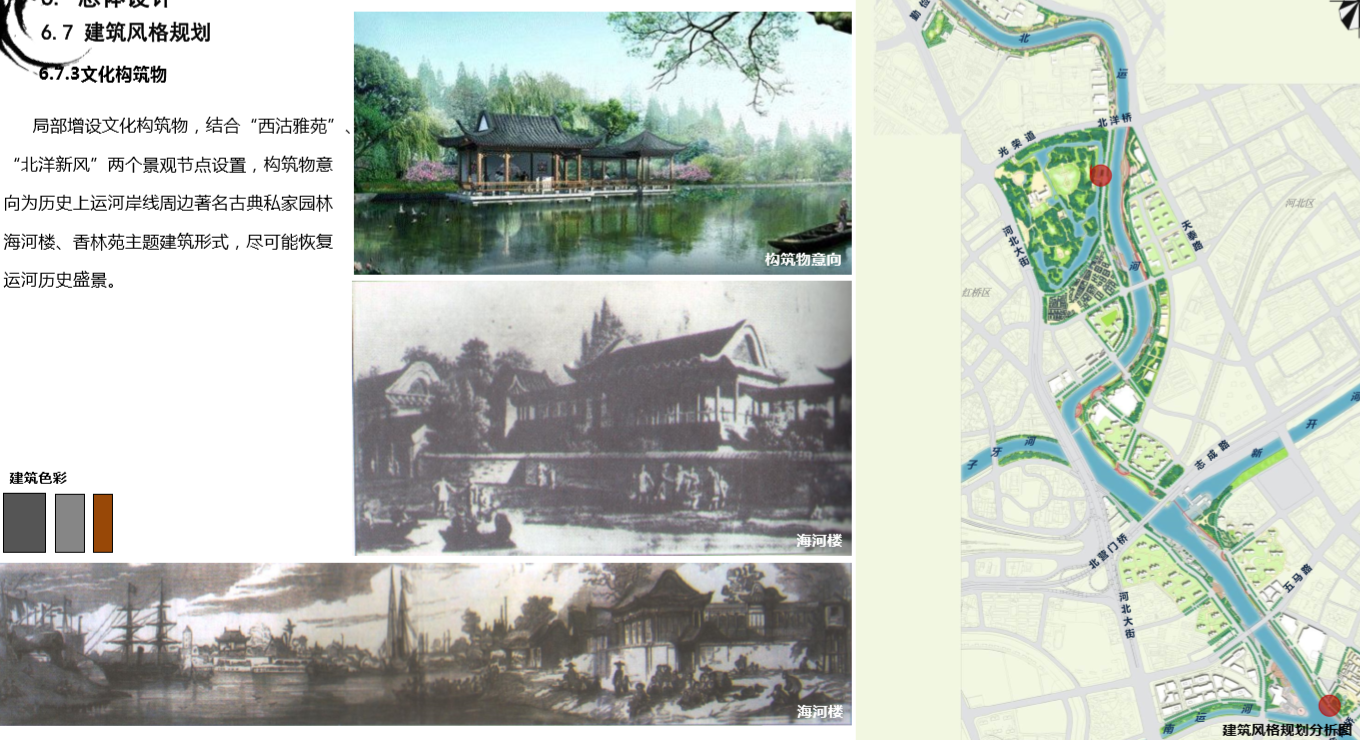

　　專項設計
